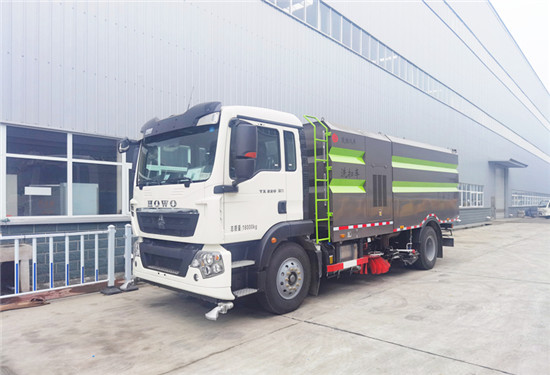

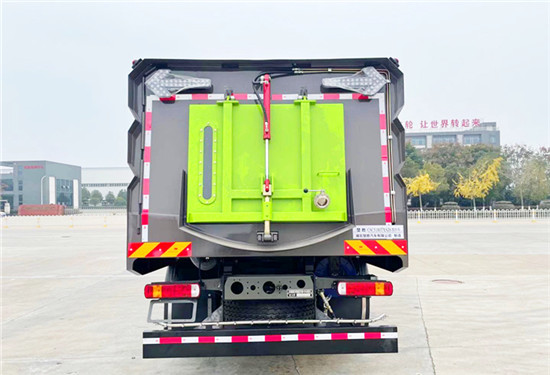

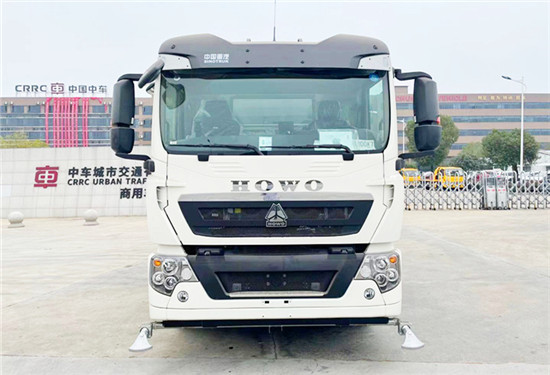

車   型

重汽豪沃

底盤型號、類別、生產企業

ZZ1187K501GF1二類

中國重汽集團濟南卡車股份有限公司

排放標準

國六

發

動

機

主機

底盤發動機型號及生產企業

WP4.6NQ220E61

東風康明斯發動機有限公司  154

功率 kw

162

排量 ml

4580

副機

清掃發動機型號及生產企業

                  康明斯（QSB-160）

             東風康明斯發動機有限公司

功率 kw

119（國三電噴）

排量 ml

5900

燃油種類

0號輕柴油(與底盤共用柴油箱)

尺寸

參數

質量

外形尺寸（長X寬X高）mm

8630×2500×3150

輪距

前輪mm

1950

后輪mm

1848

軸距mm

5000

額定乘員

3人

前懸/后懸mm

1430/2450

接近角

19°

離去角

10°

最小離地間隙mm

180

整備質量 kg

11600

最大總質量kg

18000

整車

洗掃車

作

業

性

能

洗

掃

作

業

最大洗掃寬度（含路緣清洗寬度）

M

4．2

路面洗掃寬度（不含路緣清洗寬度）

M

3．5

洗掃速度

Km/h

5∽20

清洗水額定壓力

Mpa

10

清洗水額定流量

L/min

122

清

掃

作

業

清掃寬度

M

3.5

清掃速度

Km/h

3∽15

保潔速度

Km/h

3∽20

最大清掃能力

m²/h

84000

卸料角

°

≥48

低壓沖洗寬度

M

24

清水箱總?cè)莘e

L

9000

垃圾箱總?cè)莘e

L

7000

風

機

型式

北玻臺信免維護風機

額定工作轉速

r/min

240

傳動型式

副發動機、離合器、窄V帶傳動

液

壓

系

統

型式

開式，電液控制集中操縱

主要元件

齒輪泵手壓泵、擺線馬達、液壓缸；電磁閥、集成塊等

溢流壓力

MPa

15

液壓油容量

L

60

電

氣

系

統

控制方式

CAN看總成+手動控制、語言報警、榆次油研液互鎖等

底盤車系統電壓

24 V

工作裝置系統電壓

24 V

蓄電池型號

12V-140A.H (2只串聯)

型號

德國品孚PF36

額定壓力

16MPa

系統使用壓力

10MPa

額定流量

122L/min

額定轉速

1000r/min

傳動型式

窄V帶傳動（型號15N-1900，3根）

水閥及控制

水閥形式

高壓不銹鋼球閥，10MPa

控制方式

氣缸驅動，電氣控制

噴水桿噴嘴型式

高壓洗滌型

低

壓

沖

洗

系

統

低壓水泵

型號

80QZB60/90(杭州威龍)

流量

60m³/h

揚程

90m

沖洗寬度

24m

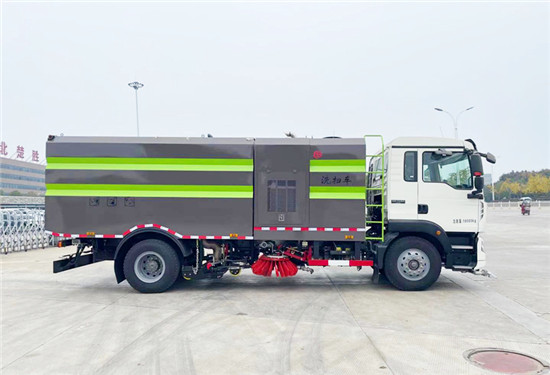

掃盤降塵系統

掃盤噴水支架，灑水噴嘴。與高壓清洗系統共水濾、水箱等

清

掃

系

統

型式

在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、

可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。

掃刷直徑

φ900mm

掃盤速度

高速檔（正常作業檔）：100r/min；中速檔：80r/min；低速檔：60r/min

掃盤傾角調整

前傾4°~6°  外傾2°~4°

吸

嘴

型   式

雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量13），

吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧

浮動懸掛。

吸嘴直徑

2Xφ180mm 彈性軟管長度750MM，兩根。

工作時剛性部份離地間隙

5-10mm

左

右

噴

桿

噴桿擺動

氣缸驅動，電氣自動控制，擺動角78°

噴桿離地高度

隨吸嘴借吸嘴輪與路面隨動，離地高度280mm

噴桿總數量

兩個（左右各一個，每個上面有四個高壓噴嘴）
